一、產品結構

1、外部機柜采用冷扎板折邊成型工藝制造；

2、電氣及控制系統：

(1) 工作環境：－10~＋50℃，相對濕度<85%；

(2) 空氣壓縮機線路采用AC380V，總功率6kW；

(3) 電動執行元件采用AC220V/DC24V電源控制，功率0.25kW；

(4) 控制系統采用AC220V/DC24V電源控制，功率0.25kW；

(5) 采用計算機控制，全中文圖形顯示，操作過程由系統自動完成，無需人工干預；

(6) 嵌入PC系統可直觀的對壓力釋放閥開、關壓力和密封檢測的單項和綜合項目進行操作，并同時編輯打印試驗報告；

(7) 安裝了熱敏打印機；

(8) PC系統內安裝由我公司自主開發，具有完全知識產權的專業控制軟件，并且可實施網絡遠程系統升級和維護；

(9) 遠程技術支持：如現場操作人員需要技術支持，設備只需接入外圍網絡，遠程端技術人員即可對設備進行遠程操控及設備軟件升級。



二、功能特點

壓力釋放閥檢測臺，采用最新的嵌入式系統控制技術。采用口徑一致，使用φ130口徑基礎檢測管道，配合φ25口徑、φ50口徑、φ80口徑固定盤，完成國內外所有對應口徑壓力釋放閥開啟關閉壓力和密封進行檢測，且實驗過程無須人工參與。



三、技術參數

1、測量范圍：

(1) 開啟/關閉/密封壓力檢測范圍：0-400kPa

(2) 速率調節范圍：0-400kPa/s

2、精度：

(1) 精度誤差：0.5%

(2) 顯示位數：0.1Kpa



四、安裝、配線

1、安裝環境

（1）環境溫度-10℃～+50℃，濕度≤85%，環境溫度無劇烈變化場所；

（2）無強電磁干擾、腐蝕、易燃易爆氣體或液體的場所；

（3）堅固無振動場所；

（4）若超出以上環境要求，用戶應采取適當措施，以確保設備的安全。

2、安裝方法

將檢測臺只需放置在平坦堅固基礎上，將六個輪子鎖緊。

將空壓機放置到檢測臺附件，用氣管連接。

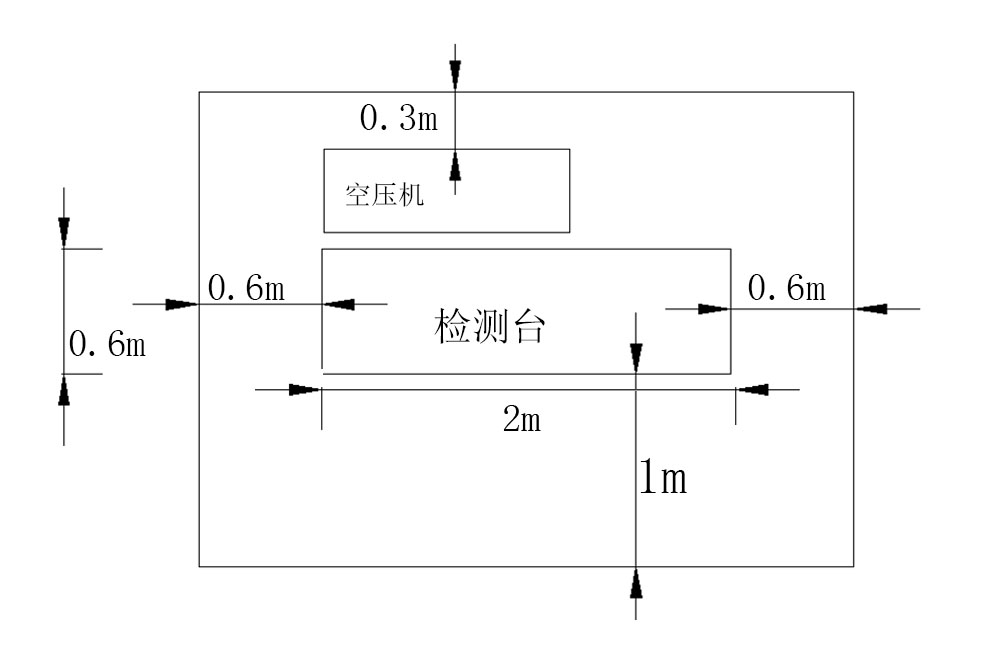

本檢測臺工作時應使正面、背面及側面留有足夠的工作空間，便于檢測臺的操作、拆卸檢修、清理等工作，如圖1所示。

                 圖1：安裝空間

3、配線

（1）檢測臺采用三相四線制供電，配線時配線規格的選定，請按照電工法規之規定實行配線，保障安全。

（2）檢測臺使用前必須可靠接地，接地線不可與其他大電流負載共同接地，必須分別接地，接地配線必須越短越好。
