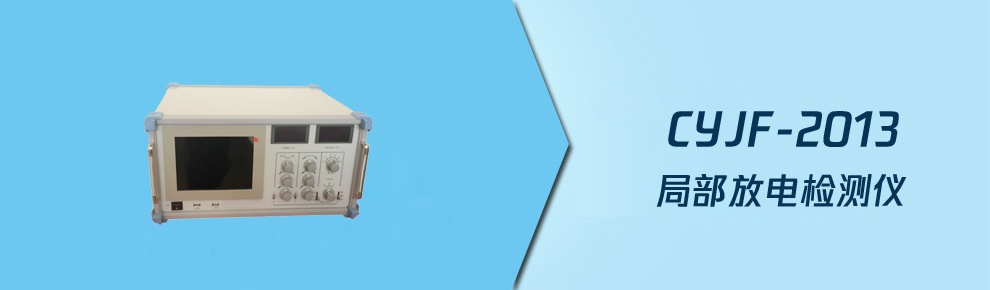

CYJF-2013局部放電檢測儀是我公司針對傳統的局放儀示波管亮度低、壽命短的問題，新研制的數字式液晶顯示局部放電檢測儀。

本儀器保持了成熟型號產品檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）的優點。操作、及結構安裝形式與以往型號完全兼容，便于已有系統設備的升級改造?？蓪ΜF有KJF2004、KJF2002、KJF2000等型號直接升級。

• ◆　局部放電信號經數字化處理后，采用液晶顯示器替代傳統的示波管顯示。
• ◆　操作與傳統的模擬式局部放電測試儀器完全相同，簡單易學。
• ◆　自由選擇橢圓、直線、正弦顯示方式。
• ◆ 采用數字開窗技術，可避免干擾對測量的影響。
• ◆　任意相位開窗，單窗、雙窗任選，橢圓150度旋轉。
• ◆　可對當前放電圖譜作定格保存處理，靜態對局部放電脈沖進行觀測、分析。
• ◆　可對當前放電圖譜進行保存，實現測試結果的可追溯性。

• 可測試品的電容量范圍：6 PF--250μF
• 檢測靈敏度（見表一）

表一

序號	調諧電容	單位	靈敏度（微微庫）（不對稱電路）
1	6-25-100	微微法	0.02
2	25-100-400	微微法	0.04
3	100-400-1500	微微法	0.06
4	400-1500-6000	微微法	0.1
5	1500-6000-25000	微微法	0.2
6	0.006-0.025-0.1	微法	0.3
7	0.025-0.1-0.4	微法	0.5
8	0.1-0.4-1.5	微法	1
9	0.4-1.5-6.0	微法	1.5
10	1.5-6.0-25	微法	2.5
11	6.0-25-60	微法	5
12	25-60-250	微法	10
7R	電 阻		0.5

• 放大器頻帶：

①低端：10KHZ、20KHZ、40KHZ任選

②高端：80KHZ、200KHZ、300KHZ任選

• 放大器增益調節：粗調六檔，檔間增益20±1 db; 細調范圍>20db。
• 時間窗：

①窗寬：可調范圍15°～150°;

②窗位置：每一窗可旋轉0°～170°；

③兩個時間窗可分別或同時打開。

• 放電量表：

數字表頭：以3?LED數字表顯示0-100.0 誤差<±5%(以滿刻度計)

• 橢圓時基：

①頻率50HZ、100HZ、150HZ、200HZ、400HZ。

②橢圓旋轉：以30°為一檔，可作120°旋轉。

③顯示方式：橢圓——直線――正弦

• 試驗電壓表：

① 量程：100KV（可擴展）

② 顯示：3?數字電壓表指示

• 精度：優于±5%（以滿刻度計）
• 內零標功能
• 有A、B、C三個信號輸入通道
• 體積：500*500*210（寬*深*高）mm3
• 重量：約16kg。
