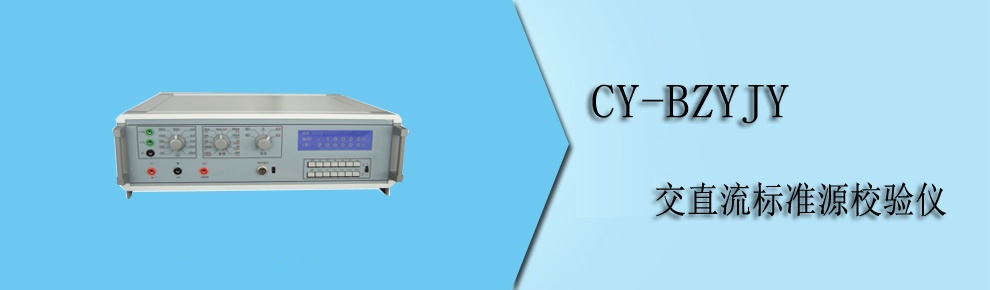

交直流標準源校驗儀是一種LCD 數字顯示輸出值的交、直流標準電壓、電流發生器，可用于校驗、檢定、計量數字式、指針式三用表及0.2級以下電壓、電流各類表頭。如選購鉗形表校驗線圈則可以校驗交直流鉗形表（0-1000A），另設有標準電阻器組，可方便校驗電阻表。
交直流標準源校驗儀采用了新型的復合大功率放大器，輸出功率大，可靠性高，失真度小。優選的16位A/D轉換芯片，轉換速度和精度得到了大幅度提高；AC/DC采用真有效值轉換芯片，保證了交流輸出的精度，交流輸出線性更好。窗口同時顯示輸出實際值、百分比、頻率。輸出調節既可采用面板“按位”調節、“百分比”調節，也可采用外接“外控調節盒”調節。整機采用“閉環控制”電路設計，極大的提高了輸出穩定性。整機并具有過壓、過流自動保護功能。
本校驗儀交、直流電壓輸出22檔（0~1000V）；交、直流電流輸出22檔（0~20A）；中值電阻11×2檔(10Ω~20MΩ)；交流頻率50Hz、60Hz、400Hz（數字合成，按鍵選擇），以上項目及量程均通過精密開關轉換。具有數字顯示、量程寬、分檔細、精度高、穩定性好、使用方便等優點。廣泛被儀表生產、維修、計量檢定等部門使用。
1、電壓短路、電流開路自動保護。
2、交、直流電流輸出可達24A。
3、輸出超載自動保護，手動復位，工作更加可靠。
4、輸出調節可以“按位”調節，也可按“百分比”調節。
5、輸出調節采用外控編碼調節，也可采用面板數字調節。
6、整機采用“閉環控制”，電路設計，輸出精度、穩定度高。
鉗形表檢測范圍0-1000A。
|
輸出項目 |
輸 出 范 圍 |
額定輸出 |
最大輸出 |
準確度（20oC±2oC） |
|
交 直 流 電 壓 |
0~200 mV |
20mA |
100mA |
基本誤差： DCV： ±(0.03%讀數+ 0.02%滿量程） DCI： ±(0.05%讀數+ 0.02%滿量程) ACV： ±(0.05%讀數+0.02%滿量程) ACI： ±（0.06%讀數+0.02%滿量程） 400Hz附加誤差：±0.05%讀數 電壓附加誤差：±0.02mV ACI<1mA不考核 |
|
|
0~1V~2V |
50mA |
100 mA |
|
|
|
0~5V~10V~20V |
100mA |
200mA |
|
|
|
0~50V~100V~200V |
50mA |
100mA |
|
|
|
0~500V~1000V |
20mA |
40mA |
|
|
交 直 流 電 流 |
0~100uA~500uA~2mA ~5mA~20 mA~50 mA ~200 mA~500 mA |
|
DC：3V AC：12V |
|
|
|
0~2A~5A |
|
DC：3V AC：12V |
|
|
|
0~20A |
|
3V |
±(0.1%讀數+0.02%量程) |
|
標 準 電 阻 |
示 值 |
功 率 |
精 度 |
|
|
|
10Ω、20Ω、50Ω、100Ω、200Ω、 500Ω、1kΩ、2kΩ、5kΩ、10kΩ、 20kΩ、50kΩ、100kΩ、200kΩ、 500kΩ、1MΩ、2MΩ、5MΩ、 10MΩ、20MΩ |
0.25W |
±(0.1%+20mΩ) |
|
|
工作環境溫度超過20℃±2℃，每變化10℃，附加誤差小于該量程基本誤差 20A 400Hz誤差為±(0.15%讀數+0.05%量程) |
||||
1、穩定性：AC<滿量程的0.02%/5min DC<滿量程的0.005%/5min
2、8小時穩定度：準確度的30%
3、分辨率：20ppm（0.002%）
4、交流失真度：<0.5%、20A<2%
5、直流紋波系數：<0.1%。
6、輸出頻率準確度 ：<0.1% 、 鉗形表線圈轉換精度：≤0.5%
7、外型尺寸：460×460×130（mm）
8、重量：約15Kg
