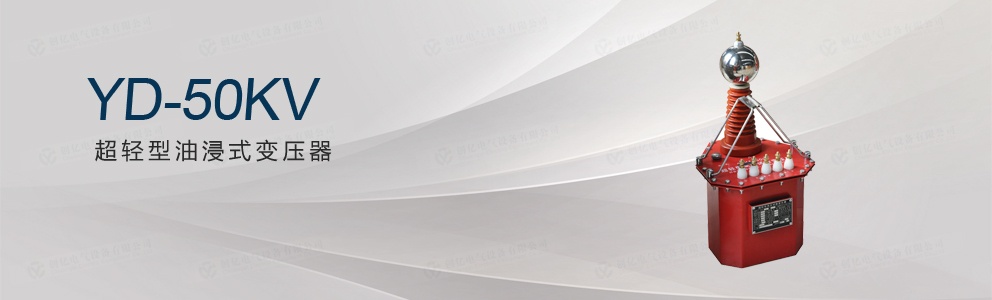

50kV超輕型油浸式試驗變壓器作為高壓試驗設備的主機，與控制系統、調壓器、保護裝置等組合，對電氣產品、設備、元器件和絕緣材料等進行工頻耐壓試驗，以考核被試品的絕緣水平，并可及早發現被試品的局部缺陷及衡量被試品承受內、外部過電壓的能力。其特點是體積小、重量輕、安裝使用方便。
50kV超輕型油浸式試驗變壓器為戶內式設備，鐵芯采用優質冷軋取向硅鋼片，結構為芯式、橫式放置，芯柱上同心地裝有低壓繞組、測量繞組、屏蔽、高壓繞組。高壓繞組為多層寶塔式梯形結構、低壓繞組為圓筒式結構，屏蔽連同鐵芯一起接地。

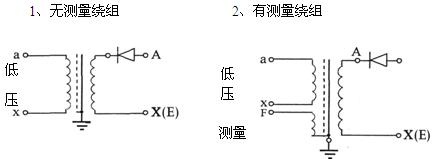

將電源接入控制系統，經調壓器至超輕型試驗變壓器的初級繞組，根據電磁感應原理，按初、次級繞組變壓比關系，改變輸入電壓，以獲得試驗所需的輸出電壓。高壓硅堆外接，作交流試驗時，去掉硅堆；作直流試驗時，把硅堆接上。
|
容量 (kVA) |
高壓電壓（kV） |
高壓電流（mA） |
低壓輸入 |
變比 |
溫升℃ (30分鐘) |
|||
|
AC |
DC |
AC |
DC |
電壓(V） |
電（A） |
高/儀 |
||
|
5 |
50 |
70 |
100 |
71 |
200 |
25 |
500 |
10 |
|
容量 (kVA) |
高壓電壓 （kV） |
高壓電流 （mA)） |
低壓輸入 |
變比 (高/儀) |
溫升℃ (30分鐘) |
|
|
電壓(V) |
電流(A) |
|||||
|
5 |
50 |
100 |
200 |
25 |
500 |
10 |
