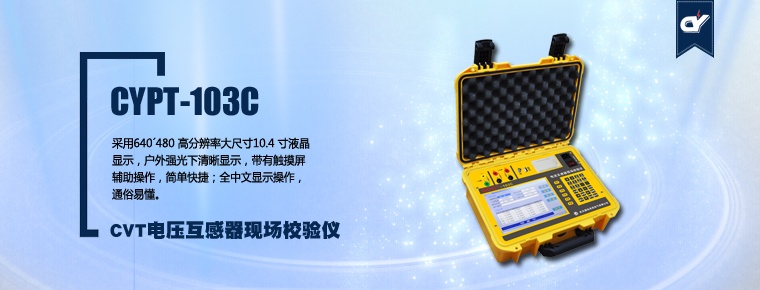

CYPT-103C CVT電壓互感器現場校驗儀

點擊:

產品概述

隨著CVT 電容式電壓互感器的應用越來越普及，現場校驗的工作量日益增加。傳統式校驗需要諧振升壓裝置、標準電壓互感器、負載箱、校驗儀等設備，檢驗難度和工作量都很大。采用新技術研發的測試儀測量分析CVT 內部參數，根據物理模型得出最終誤差。

主要功能特點

單臺儀器實現電容式電壓互感器的誤差測試，無需諧振升壓裝置、標準電壓互感器、負載箱、校驗儀等設備，大大降低了現場校驗CVT 誤差的工作量。
測試范圍寬，35/√3kV/100/√3V、100/3V ~ 1000/√3kV/100/√3V、100/3V。
可以同時對電容式電壓互感器的三個二次繞組進行測試。
內部采用0.02 級的感應分壓器器，采用測差法測試互感器的低壓誤差，采用異頻測試技術，折算50Hz 時中間變壓器的非線性誤差，最終得到CVT 互感器的誤差。儀器的測試等級可達到0.05 級。
可以測試電容式電壓互感器分壓電容比，檢驗與互感器銘牌是否一致。
測試過程中，最大產生不超過3kV 的測試電壓，保證現場測試的安全性。
測試接線簡單，只需一次接線即可完成互感器的完整測試，無需換線。
測試時間短，少于5分鐘。
采用精準的軟件算法，測量數據的準確性進一步提高。
具有智能判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。
自動對測試數據進行化整，并判斷是否超差，超差數據使用反黑顯示，對互感器的數據特性直觀明了。
直接出具現場檢定結論，合格或不合格。
大規模存貯器可存儲現場測試數據多達1000 條。
帶有打印機，可以現場打印測試數據。
采用工程塑料模具機箱防震、防壓，保障現場高壓試驗時的操作人員安全和設備安全。
采用640′480 高分辨率大尺寸10.4 寸液晶顯示，戶外強光下清晰顯示，帶有觸摸屏輔助操作，簡單快捷；全中文顯示操作，通俗易懂。
